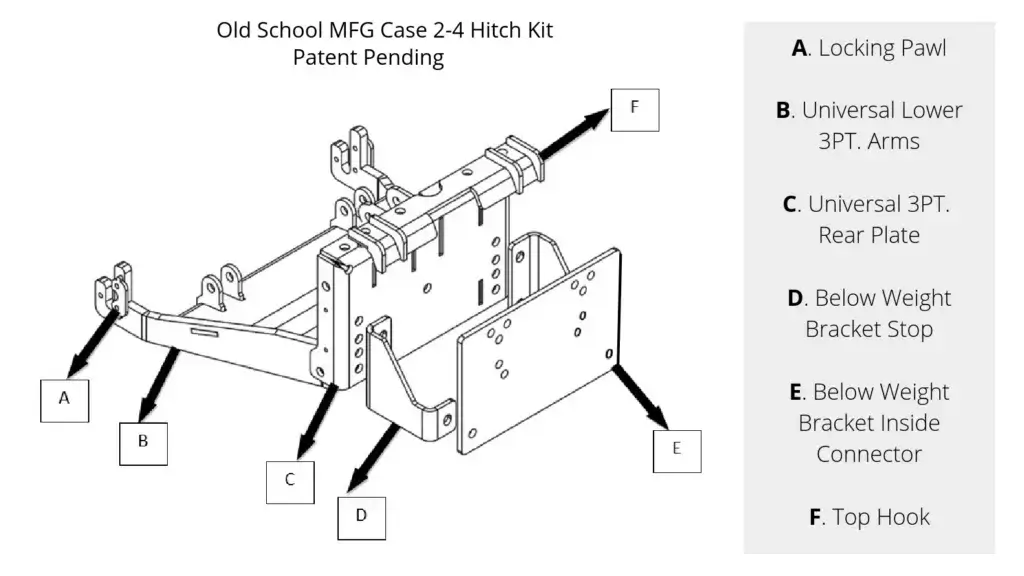

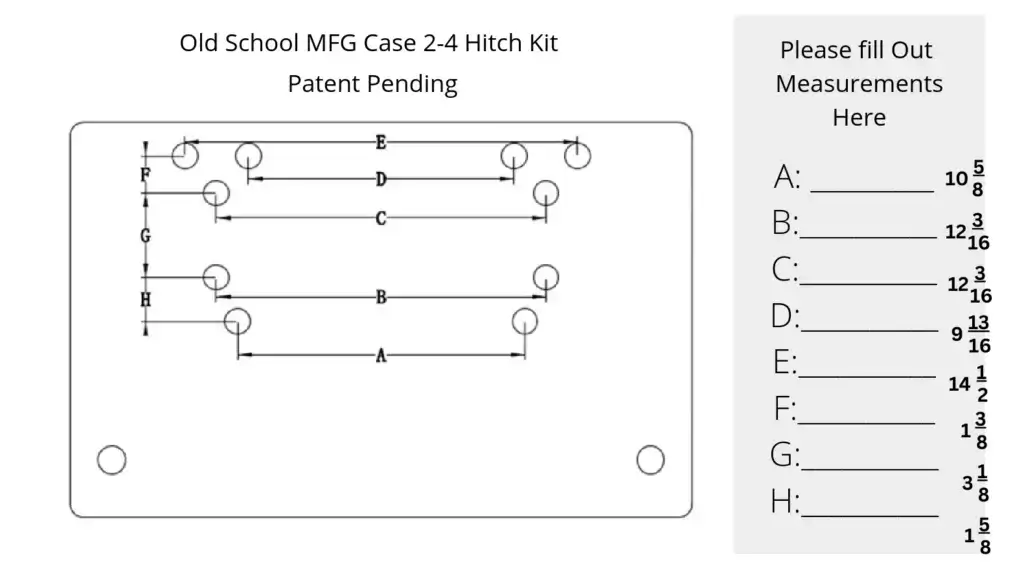

Étapes d'installation des kits avant à 3 points (SAUF pour JD 2-4 et NH 1-8)

1. Retirer les poids de la valise du tracteur
2. Retirez le support de poids du tracteur.
3. Placez le connecteur intérieur du support de poids inférieur (E) contre le support de poids du tracteur et vérifiez
   alignement des trous.
4. Si tous les trous sont alignés, placez (E) le support de poids inférieur à l'intérieur du connecteur entre le poids du tracteur
   support et châssis du tracteur (des boulons plus longs peuvent être nécessaires).
5. Placez sans serrer le crochet supérieur (F) sur la plaque arrière principale universelle à 3 points (C) (laissez un espace d'environ 1/2 po).
6. Accrochez les 2 supports combinés (C et F) sur le support de poids du tracteur de la même manière que pour accrocher une valise
   Poids.
7. Placez les butées du support de poids inférieur (D) contre l'arrière de la plaque arrière principale à 3 points (C) pour voir lesquelles
   les trous s'alignent. Gardez à l'esprit que le but de ceci est d'empêcher le crochet supérieur (F) de glisser du tracteur
   Support de poids. Maintenez-le en position vers le haut, en direction du bas du support de poids du tracteur.
8. Serrez tous les boulons à l'aide d'un frein-filet si nécessaire.
9. Inspectez l'écart entre la pièce (D) et le bas du support de poids du tracteur lui-même. Il ne devrait pas y en avoir
   plus de 3/8”. Si l'écart est supérieur à 3/8”, desserrez les 4 boulons à l'avant de la pièce (D) et ajustez l'écart.
10. Couplez la pièce (B) à la pièce (C) à l'aide des boulons fournis.
11. Installez les 2 graisseurs à l'extrémité du boulon de la pièce (B)

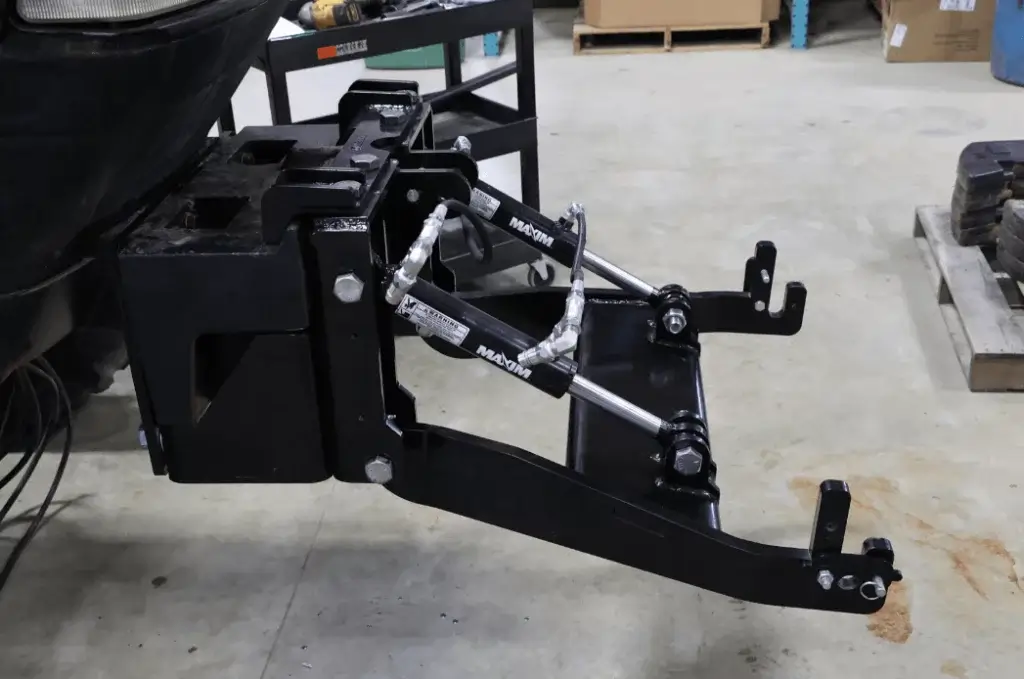

12. Installez les deux vérins hydrauliques 2” X 8” avec l’extrémité du tube vers la pièce (C) ou le tracteur.
13. Installez la pièce (A) sur le bas de la pièce (B). Le boulon de ½ po doit aller de l'INTÉRIEUR vers l'
    EXTÉRIEUR de la partie (B).

Notez que les seuls boulons fournis sont les boulons de 6,5 pouces utilisés pour connecter les cylindres et les bras inférieurs à
la plaque 3 points et les boulons qui relient le kit OSM 3PT ensemble.

Aucun boulon spécifique au tracteur n'est fourni avec le kit !
