Mise à niveau de la carte COM 2022

Télécharger le PDF

Étapes pour remplacer une carte de communication PC3 par une carte de communication SIF
Les modules sont situés à l'intérieur du panneau de commande sur le côté droit du chariot.
Avant d’effectuer l’entretien de ces pièces, éteignez le tracteur et retirez la clé !

  1. Retirez les fils du haut et du bas du petit disjoncteur situé à gauche de l'ordinateur. (voir Fig. 1)
  2. Retirez le disjoncteur en tirant vers le bas sur la languette située au bas du disjoncteur, en le relâchant
    puis soulevez-le vers le haut sur le disjoncteur pour le retirer.
  3. Placez le petit disjoncteur à gauche des borniers de la tour de câblage. (voir les figures 2a et 2b)
  4. Rebranchez les fils au disjoncteur. Cela peut nécessiter de réacheminer les fils pour obtenir suffisamment de courant.
    mou. Ouvrez la gouttière supérieure du fil si nécessaire.
  5. Débranchez les deux prises du haut et du bas de l'ordinateur. Les fils restent dans les prises.
    Ne les retirez pas. (voir Figure 3)
  6. Retirez la petite carte centrale en faisant levier vers l'extérieur au niveau des encoches supérieures et inférieures. (voir Figure 4)
  7. Retirez l'ordinateur en le libérant par le bas avec un petit tournevis. Il y a un
    Petit anneau noir qui vient du bas de l'ordinateur. (voir Figure 5)
  8. Tirez vers l'extérieur sur le clip en plastique transparent pour éjecter la fiche inférieure (fils bleu et noir). (voir Figure 5)
  9. Retirez l'ordinateur en tirant vers l'extérieur par le bas. Soulevez-le ensuite vers le haut pour le libérer du rail DIN.

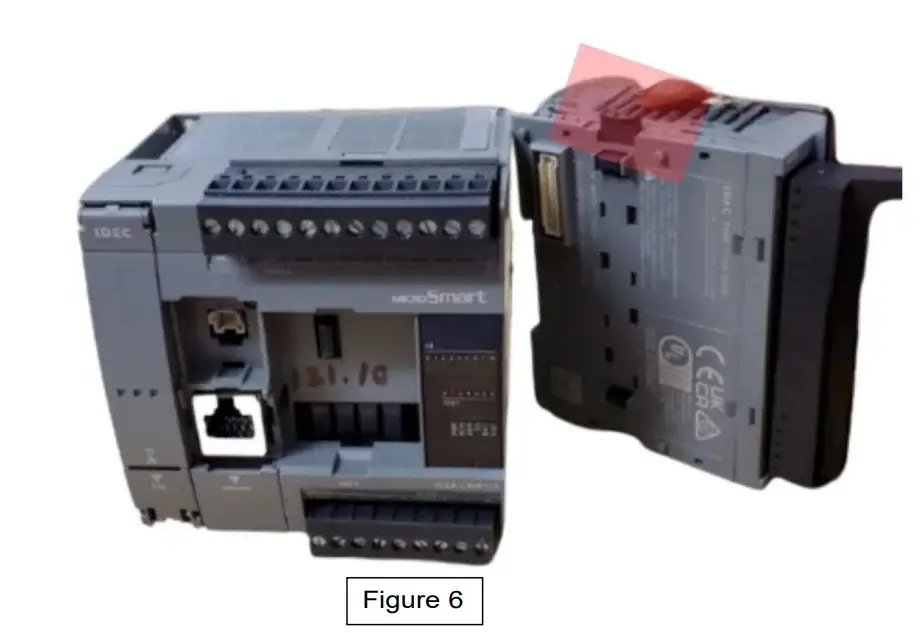

  10. Installez le nouveau module qui vous a été livré sur le côté droit de l'ordinateur et appuyez sur le clip noir
    qui se trouve en haut à gauche du module. Cela permet de fixer le module à l'ordinateur. (Voir Figure 6)
  11. Réinstallez l'ordinateur avec le nouveau module dans le panneau de configuration.
  12. Branchez toutes les prises.
  13. Installez les fils qui se trouvaient dans la prise centrale dans le nouveau module. (voir Figure 7)
  14. Les fils doivent être connectés aux 3 bornes inférieures des fiches supérieure et inférieure.
    Bas = Noir (SG1) Milieu = Blanc (B1) Haut = Rouge (A1)
