SECCIÓN C—Procedimientos para colocar el cortacésped

Requisitos para acoplar el cortacésped al tractor

• El brazo aplicador de montaje frontal requiere tres alimentadores hidráulicos independientes. Estos alimentan los tres
  puntos de trabajo en el tractor. El Weed Zapper está diseñado para acoplarse al tractor con dos
  Unidades de puntos o aparatos de elevación, una en la parte trasera y otra en la parte delantera del tractor. Tanto la unidad de 3 puntos delantera como
  Además, todos los conjuntos de mangueras hidráulicas necesarios están disponibles a través de OSM. Comuníquese con su distribuidor.
  o directamente a OSM para consultar precios. También hay información disponible en nuestro sitio web http://theweedzapper.com
• El operador es responsable de proporcionar dos unidades de enganche de 3 puntos o aparatos de elevación (cargador o
  cargadora estacionaria de 2 puntos) en el tractor y todas las mangueras necesarias para operar la pluma aplicadora.
• El cable de transferencia de alta tensión, proporcionado por OSM, que transporta la carga eléctrica desde el carro hasta el
  El operador debe colocar y colocar de forma segura el brazo aplicador. El operador puede colocar el brazo aplicador delantero.
  Monte el brazo aplicador en un enganche de tres puntos o en un accesorio de cargador.
• Los brazos inferiores fijos de dos puntos son una opción. El operador tendría que colocar brazos inferiores fijos de dos puntos.
  apuntar los brazos utilizando un dispositivo de elevación secundario, como otro cargador de tractor o una unidad similar, si esto
  Se elige la opción.
• Old School Mfg. LLC ofrece una unidad de enganche hidráulico de 3 puntos para trabajo liviano (consulte la página C-2) capaz de transportar
  y operar el brazo aplicador. Estas unidades de 3 puntos están disponibles como pedido especial y tienen un precio muy competitivo.
  Competitivamente. Consulte el sitio web http://theweedzapper.com

Montaje del brazo aplicador en la parte delantera del tractor
Mira el video en el siguiente enlace: https://youtu.be/BrAjyQqcwI4?list=PLyk7xDwLud2W5ENu0G3Q53g1enk-PSxNV

1. Para evitar lesiones graves o la muerte, verifique que el bloqueo de transporte hidráulico de la unidad esté cerrado.
   posición, para bloquear las alas del brazo aplicador en posición vertical.
2. Alinee el tractor con el brazo aplicador y tire hacia adelante.
3. Los brazos de elevación inferiores deben entrar en contacto con los pasadores de elevación inferiores en el brazo aplicador.
4. Detenga el motor del tractor, ponga el freno de estacionamiento y retire la llave.
5. Instalar pasadores y retenedores correspondientes.
6. Instalar el cilindro del enlace superior hidráulico.
7. Utilice el tractor para levantar la pluma aplicadora unos centímetros.
8. Detenga el motor del tractor, ponga el freno de estacionamiento y retire la llave.
9. Pliegue los cuatro soportes y fíjelos en su lugar con los pasadores suministrados. Mantenga las manos alejadas para evitar pellizcarse.
10. Camine alrededor de The Weed Zapper para asegurarse de que todos los pasadores estén en su lugar y que todos los pasadores de elevación estén bien sujetos.

Cómo conectar el carro a la parte trasera del tractor mediante un enganche rápido de tres puntos

1. Alinee el tractor con el carrito y vuelva a colocarlo en su lugar.
2. Levante el enganche rápido para enganchar los pasadores en el soporte de 3 puntos del carro.
3. Detenga el motor del tractor, ponga el freno de estacionamiento y retire la llave.
4. Suelte los pestillos de enganche rápido que lo bloquean en los pasadores.
5. Ajuste la unidad de fijación en el tractor para asegurarse de que los pasadores del Weed Zapper estén acoplados.
   correctamente.
6. Conecte el eje de la toma de fuerza al tractor.
7. PRECAUCIÓN: No baje demasiado la unidad ya que el marco podría entrar en contacto con el eje de la toma de fuerza y doblarlo.

Configuración del brazo aplicador para el modo de operación en campo (ver foto arriba)

1. Abra la válvula de bloqueo de transporte hidráulico del ala del brazo aplicador (ver página C-2), arranque el motor del tractor y
   Bajar hidráulicamente las alas al modo de operación de campo. PRECAUCIÓN: Manténgase alejado al bajar la pluma.
   alas aplicadoras.
2. Detenga el motor del tractor, ponga el freno de estacionamiento y retire la llave.
3. Coloque manualmente los topes de las alas de la pluma del aplicador en la posición de operación en campo antes de comenzar a utilizarlo.
   Máquina en el campo. Coloque el pasador de bloqueo del tope de ala en el orificio de almacenamiento (consulte las páginas C-3 y C-4).

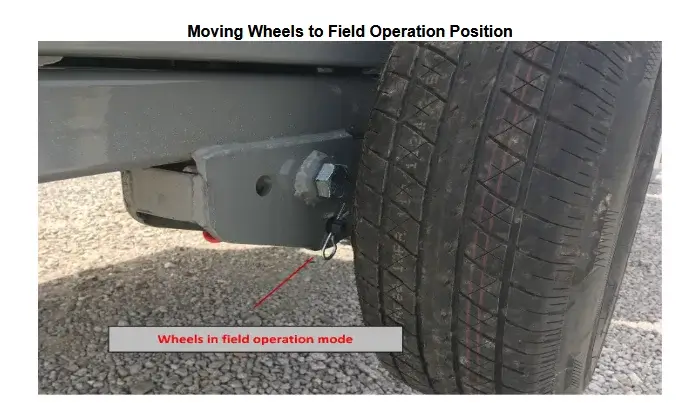

Traslado de las ruedas de remolque o de los soportes fijos al modo de operación en campo (consulte la página C-5)

1. Después de enganchar el carro al tractor, coloque el freno de estacionamiento, detenga el motor del tractor y retire la llave.
2. Con el carro levantado del suelo, retire el seguro del pasador junto a la rueda y el neumático. Esto no se aplica si su
   El carro está equipado con pasadores con bola de retención.
3. Levántelo sobre una rueda o un soporte abatible para liberar la presión sobre el pasador.
4. Retire el pasador y tire firmemente de la rueda hacia adelante.
5. Reemplace el pasador en la posición del orificio del pasador inferior.
6. Vuelva a colocar el fijador (si corresponde). Repita los pasos para la otra rueda y el neumático.
   Si su unidad es un modelo más nuevo, debe estar equipada con pasadores biselados con resorte denominados "pasadores de cierre".
   pasadores”. Si es así, una vez que se quita el pasador de bloqueo, golpee con fuerza el eje hacia adelante y hacia arriba para que se mueva.
   Enganche el pasador de bloqueo y bloquéelo en la posición superior. Luego, vuelva a colocar el pasador de bloqueo en el orificio del pasador.
   posición

Descargo de responsabilidad: aunque la unidad se muestra en esta foto como un brazo aplicador montado en la parte trasera,
Se debe tener en cuenta que el Weed Zapper está diseñado para usarse en un montaje frontal.
Aplicación. Uso del brazo aplicador en una aplicación montada en la parte trasera durante un período prolongado
de tiempo (más de 10 horas al año; la excepción es el modelo 6R30) puede provocar fatiga del metal
y provocar la falla del cuadro. La opción de montaje trasero solo debe usarse a corto plazo.

Montaje del brazo aplicador en la parte trasera del carro para el modo de operación temporal en campo

1. Asegúrese de que el brazo aplicador esté en modo de estacionamiento con los soportes de estacionamiento hacia abajo sobre una superficie firme.
   y fijados en su lugar. Además, las alas del brazo aplicador deben estar bloqueadas en la posición vertical.
   posición con el bloqueo de transporte hidráulico de la unidad en la posición cerrada.
2. Con el carro acoplado a la parte trasera del tractor (ver Enganche del tractor a un carro de tres puntos)
   procedimiento) y el gato se levanta y se bloquea en su lugar. Pliegue las ruedas de remolque hacia arriba y
   Bloquee en su lugar. (Consulte Cómo mover los neumáticos de remolque a la posición de operación en el campo)
   procedimiento). Alinee y retroceda hasta el brazo aplicador.
3. Los brazos de elevación inferiores, en la parte trasera del carrito, deben hacer contacto con los pasadores inferiores del
   brazo aplicador.
4. Detenga el motor del tractor, ponga el freno de estacionamiento y retire la llave.
5. Coloque los pasadores, los sujetadores correspondientes y acople el cilindro hidráulico del enlace superior.
6. Utilice el tractor para levantar el carrito y el brazo aplicador unos centímetros.
7. Detenga el motor del tractor, ponga el freno de estacionamiento y retire la llave.
8. Pliegue los cuatro soportes de estacionamiento y fíjelos en su lugar. Mantenga las manos despejadas

Ajuste de las cuchillas para la dirección de desplazamiento opuesta
Para mover un brazo aplicador montado en la parte delantera hacia atrás para una operación temporal, o para mover un
brazo aplicador temporal montado en la parte trasera hacia la parte delantera para su funcionamiento, la dirección de desplazamiento del disco
Será necesario revertirlo.

1. Levante las alas del brazo aplicador del suelo y coloque soportes debajo de ellas.
2. Detenga el motor del tractor, ponga el freno de estacionamiento y retire la llave.
3. Desconecte los mazos de cables y enchufes pertinentes.
4. Afloje las cuatro tuercas que sujetan cada vástago de la cuchilla al brazo aplicador. Tome las medidas necesarias
   para garantizar que la cuchilla y el vástago no se caigan cuando se aflojan las tuercas. (NOTA: Algunos
   Las unidades están hechas con avellanadores dobles perforados en el vástago de la reja. En este caso,
   (Simplemente afloje el perno del anillo de bloqueo de la reja y gire la reja 180 grados).
5. Gire el conjunto del vástago de la reja 180 grados.
6. Apriete las cuatro tuercas al torque apropiado de 60 libras-pie (81 julios).
7. Vuelva a conectar todos los mazos de cables y enchufes pertinentes.

Ajuste del espaciado entre hileras para cuchillas de corte

1. Asegúrese de que el brazo aplicador esté en modo de estacionamiento con los soportes de estacionamiento hacia abajo sobre una superficie firme.
   y fijado en su lugar. El bloqueo hidráulico de transporte de la unidad también debe estar en la posición
   Posición cerrada con las alas de la pluma aplicadora bajadas a la posición de operación de campo.
2. Afloje las cuatro tuercas que sujetan cada vástago de la cuchilla al brazo aplicador. Tome las medidas necesarias
   para garantizar que la cuchilla y el vástago no se caigan cuando se aflojan las tuercas.
3. Determinar el espaciado entre hileras. (NOTA: Las rejas se pueden ajustar para diferentes anchos de hileras).
4. Deslice las rejas hasta las posiciones de ancho deseadas.
5. Apriete las cuatro tuercas al torque apropiado de 60 libras-pie (81 julios).
