Instrucciones de la bobina del contactor
Baje siempre el carrito hasta los soportes o ruedas.
¡Y apague el tractor antes de realizar cualquier servicio!

1. Abra la puerta del lado derecho y asegúrela.
2. Ubicado en la esquina superior trasera del carrito hay un control
   Panel. Con un destornillador de punta plana, desenganche la parte inferior de
   La tapa del panel.
3. Tire de la parte inferior de la tapa y levántela. Coloque la tapa del panel
   en el suelo fuera del carro.
4. En la parte inferior del panel de control hay un gran
   contactor con 4 cables negros grandes conectados en los 4 polos opuestos
   esquinas. La bobina se retira desde la parte inferior derecha.
   lado.
5. Muchas veces, hay una gran brida negra envuelta alrededor del
   base del contactor debajo de los cables, tiene aproximadamente 3/8” de ancho.
   Se utiliza para fines de envío y no es necesario para el campo.
   Operación. Corte y retire la brida grande.

6. Alcanzando entre los cables negros grandes del lado derecho
(AZUL y verde) use un destornillador Phillips para aflojar las abrazaderas
que aseguran los pequeños cables azules con rayas blancas.

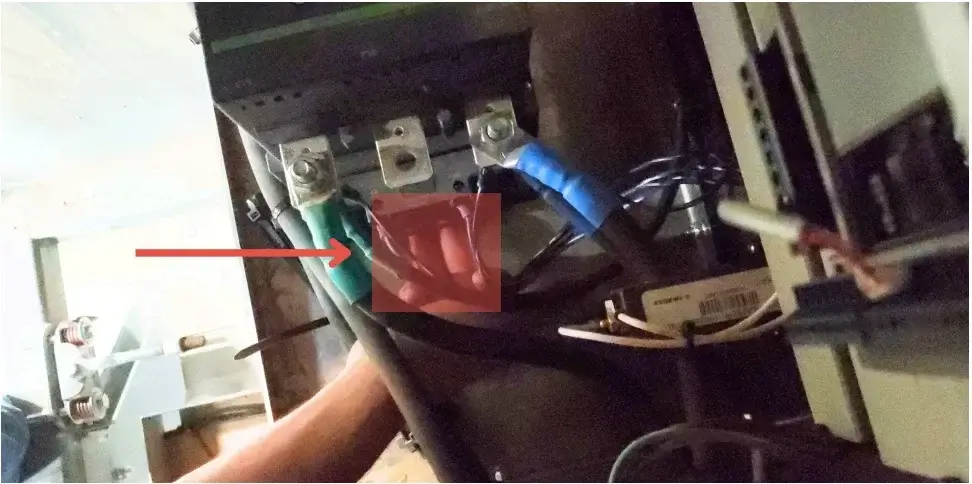

7. Alcanzando entre los cables negros grandes del lado derecho
(AZUL y verde) 2 dedos para levantar la BOBINA con resorte
pestillo. Sentirás que se suelta. Cuando sientas que se suelta, tira del pestillo.
bobina hacia la derecha o hacia el tractor. Se deslizará sobre un
pista.

8. Es posible que tengas que maniobrar los cables grandes para quitarlos.
bobina.

9. Reemplace la bobina nueva invirtiendo los pasos anteriores.
Puedes conseguir una brida nueva si lo deseas, pero no es obligatorio.
