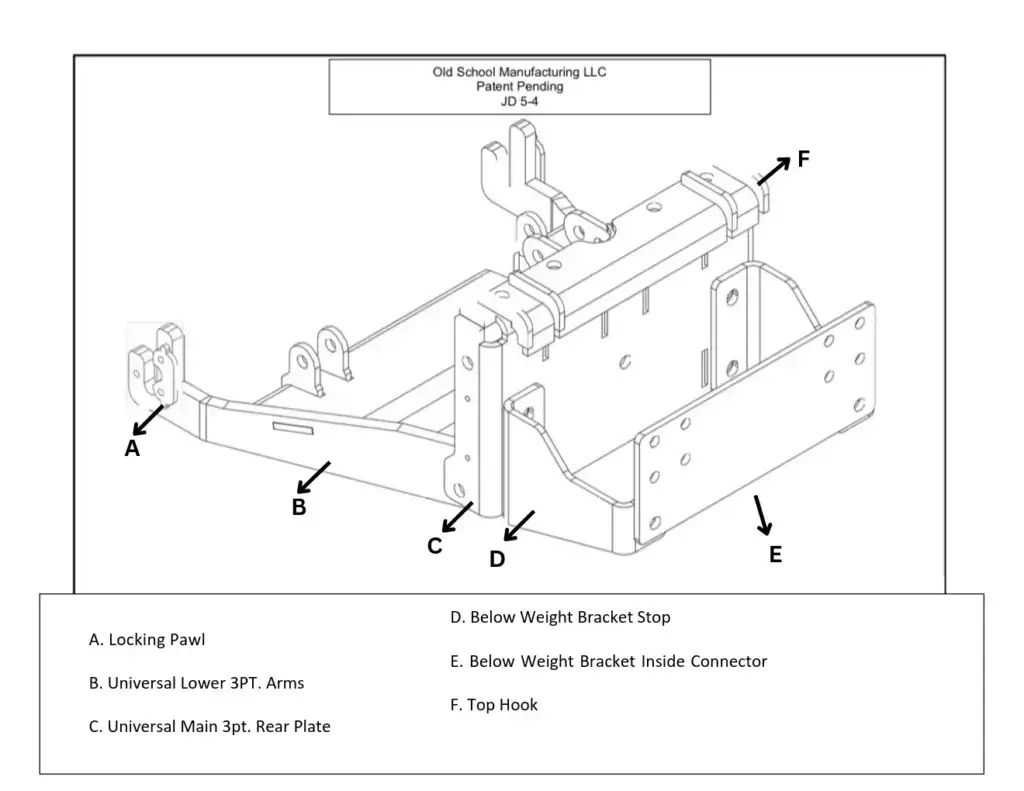

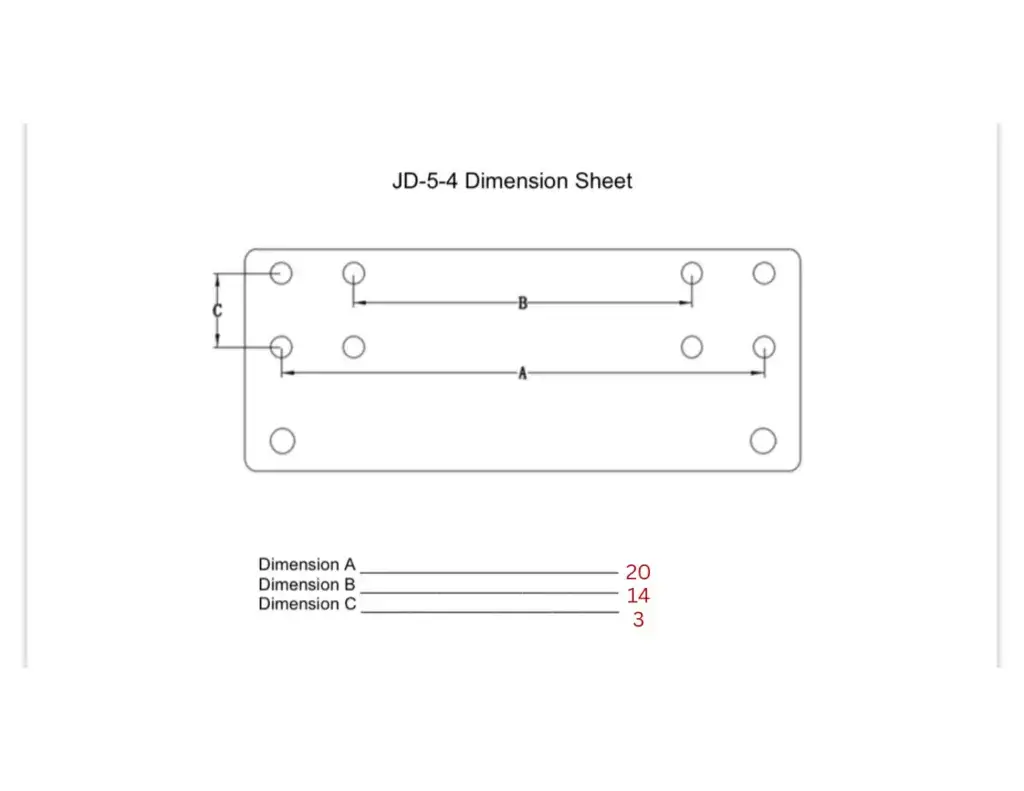

Pasos para la instalación de kits de 3 puntos delanteros (EXCEPTO para JD 2-4 y NH 1-8)

1. Retire los pesos de la maleta del tractor
2. Retire el soporte del peso del tractor.
3. Coloque el soporte de peso debajo del conector interior (E) contra el soporte de peso del tractor y verifique
   Alineación de agujeros.
4. Si todos los orificios están alineados, coloque (E) debajo del soporte de peso dentro del conector entre el peso del tractor
   soporte y bastidor del tractor (es posible que se necesiten pernos más largos).
5. Coloque sin apretar el gancho superior (F) en la placa trasera principal universal de 3 puntos (C) (deje aproximadamente 1/2” de espacio).
6. Cuelgue los 2 soportes combinados (C y F) en el soporte de peso del tractor de manera similar a como se cuelga una maleta.
   Peso.
7. Coloque los topes del soporte de peso debajo (D) contra la parte posterior de la placa trasera principal de 3 puntos (C) para ver cuál
   Los orificios están alineados. Tenga en cuenta que el propósito de esto es evitar que el gancho superior (F) se resbale del tractor.
   Soporte de peso. Manténgalo deslizado hacia arriba, hacia la parte inferior del soporte de peso del tractor.
8. Apriete todos los tornillos usando fijador de roscas donde sea necesario.
9. Inspeccione el ESPACIO entre la pieza (D) y la parte inferior del soporte del peso del tractor. No debe haber espacio
   más de 3/8”. Si el espacio es mayor a 3/8”, afloje los 4 pernos en la parte delantera de la pieza (D) y ajuste el espacio.
10. Acoplar la parte (B) a la parte (C) utilizando los pernos suministrados.
11. Instale los 2 engrasadores en el extremo del perno de la pieza (B)
12. Instale los dos cilindros hidráulicos de 2” X 8” con el extremo del tubo hacia la parte (C) del tractor.
13. Instale la pieza (A) en la parte inferior de la pieza (B). El perno de ½” debe ir desde el INTERIOR hasta el
    EXTERIOR de la parte (B).

Tenga en cuenta que los únicos pernos provistos son los pernos de 6.5” que se usan para conectar los cilindros y los brazos inferiores.
la placa de 3 puntos y los pernos que conectan el kit OSM 3PT.

No se suministran pernos específicos para tractores.
¡el kit!
