John Deere 2-4 Instrucciones de montaje

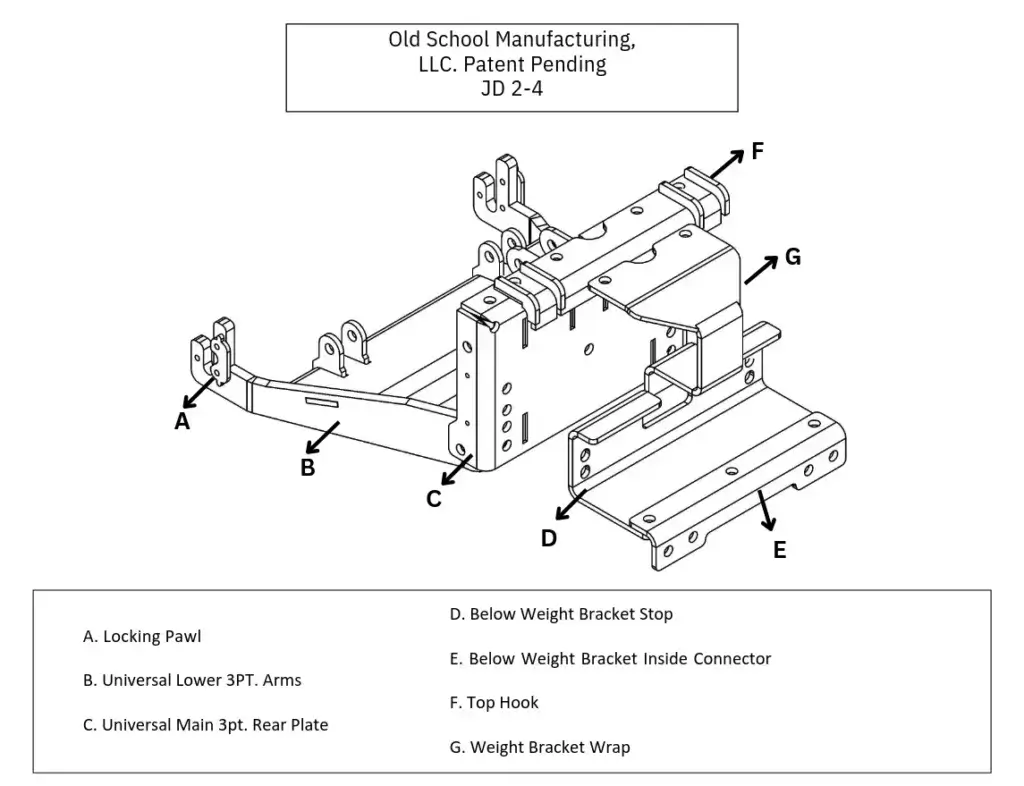

1. Retire los pesos de la maleta del tractor.
2. Quite los 2 pernos superiores que sujetan el soporte del peso al tractor. No quite el peso.
   soporte.
3. Instale el conector interior del soporte de peso inferior (E) con 7 orificios.
   Se atornilla al tractor utilizando los 2 orificios de montaje del soporte de peso superior en cada lado. ESTOS
   ¡NO SE SUMINISTRAN PERNOS! Apriete según las especificaciones del tractor.
4. Usando solo los 2 pernos externos, atornille el gancho superior (F) al soporte de montaje principal de 3 puntos
   (C) Sin apretar, ¡deje un espacio de aproximadamente 1/4″!
5. Cuelgue la placa trasera principal universal principal de 3 puntos (C&F) en el soporte de peso del tractor.
6. Atornille el lado más largo del tope del soporte de peso inferior (D) a la pieza angular pequeña (E) con 3
   Los pernos deben instalarse de arriba hacia abajo.
7. Une las piezas (D) y (E) instalando 4 pernos (2 por lado). Sujeta el soporte (D)
   Antes de apretar los 4 pernos, que deben ir de adelante hacia atrás.
8. Coloque la parte (E) del soporte de peso alrededor de la parte trasera del peso del tractor.
   soporte. Utilice los 2 pernos centrales para el gancho superior (F) y 1 perno central inferior que se alineará
   con la parte (C) para asegurarlo.
9. Comenzando con los 2 pernos exteriores, apriete los 4 pernos del gancho superior (F).
10. Apriete los 3 tornillos que unen las piezas (D) y (E).
11. Apriete el perno único que acopla la parte inferior de la parte (G) y la parte (C) entre sí.
12. Inspeccione el ESPACIO entre la pieza (D) y la parte inferior del soporte del peso del tractor.
    no debe ser más de 3/8”. Si el espacio es más de 3/8”, afloje los 4 pernos en la parte delantera
    de la parte (D) y ajustar el espacio.
13. Acoplar la parte (B) a la parte (C) utilizando los pernos suministrados.
14. Instale los cilindros hidráulicos de 2 X 2” X 8” con el extremo del tubo hacia la pieza (C)
