ABSCHNITT D – Kontrollmonitorbildschirme und Informationen
Vorgehensweise bei der Handhabung des Kontrollmonitors
Der Weed Zapper Control Monitor sollte sorgfältig behandelt werden. Da es sich um einen Computer handelt, Wenn der Kontrollmonitor fallen gelassen wird oder nass wird, kann er beschädigt werden und funktionsunfähig werden. Drücken Sie den Netzschalter nicht schnell auf „Ein“ und dann wieder auf „Aus“, ohne vorher die Kontrolle zu geben Monitorzeit, um vollständig hochzufahren. Dies könnte möglicherweise den Bordcomputer beschädigen und zu Problemen und zusätzlichen Reparaturkosten beim Hersteller oder Händler führen. Wenn das Unkraut Der Zapper Control Monitor ist beschädigt und muss zur Reparatur an einen von OSM zugelassenen Service gesendet werden. nur durch einen Techniker. Versuchen Sie nicht, das Gerät selbst zu reparieren. Andernfalls kann es passieren, dass das System nicht mehr funktioniert. nicht wie vorgesehen funktionieren, was die Sicherheit gefährdet und zusätzliche Reparaturkosten nach sich zieht.
Monitor
Der Kontrollmonitor des Weed Zapper informiert den Bediener über Leistung der Maschine. Der Bildschirm sollte vom Bediener genau beobachtet werden während der Weed Zapper in Betrieb ist. Der Monitor sollte für den Bediener leicht erreichbar sein um notwendige Anpassungen vorzunehmen und den Weed Zapper bei Bedarf schnell zu stoppen.
Sitzschalter
Das Sitzschalterpolster ist ein wichtiger Teil des Sicherheitssystems des Weed Zapper. DIE MASCHINE FUNKTIONIERT NICHT, WENN DER SITZSCHALTER NICHT ANGESCHLOSSEN IST UND Der Fahrer sitzt nicht darauf. Das Sitzschalterpolster sollte auf dem Sitzpolster des Traktors. Achtung: Das Polster nicht umklappen, da dies zu Schäden am interne Schaltvorrichtung.
Kabelbaumkabel
Das Kabelbaumkabel verbindet den Bedienermonitor mit dem Weed Zapper. Das Steuerkabel wird an den Monitor angeschlossen. MIT DEM KABELBAUM FUNKTIONIERT DIE MASCHINE NICHT GETRENNT. Stellen Sie sicher, dass der Kabelbaum immer vom Monitor getrennt ist, Der Weed Zapper ist vom Traktor abgekoppelt.
12-Volt-Stromversorgung
Der Stromkreis des Weed Zapper benötigt eine externe 12-Volt-Stromquelle, die mitgeliefert wird durch die elektrische Anlage des Traktors. OHNE DIESES KANN DIE MASCHINE NICHT FUNKTIONIEREN EXTERNE VERBINDUNG.
Schließen Sie das 12-Volt-Stromversorgungskabel an eine geeignete Quelle konstanter 12-Volt-Spannung an, z. B. den 3-poligen 30-Ampere-Stecker des Traktors. Der Stromkreisschutz wird durch eine Inline-Sicherung gewährleistet. VERWECHSELN SIE DIE POLARITÄT NICHT. Halterung für Kontrollmonitor Die Montagebuchse ist für den Anschluss an eine Ram-Halterung Modell RMR-D-176-1 mit einer 1,5-Zoll-Montagekugel vom Typ C vorgesehen (siehe Foto oben).
Kontrollmonitorhalterung
Die Montagebuchse ist für den Anschluss an ein Ram-Mount-Modell RMR-D-176-1 mit einer 1,5-Zoll-Montagekugel vom Typ C vorgesehen (siehe Foto oben).
Programmieraktualisierungen
OSM ist ständig auf der Suche nach Möglichkeiten, seine Produkte zu verbessern. Deshalb haben wir eine Methode, mit der der Bediener aktualisierte Funktionssoftware auf den Kontrollmonitor und den Bordcomputer laden kann, sobald diese verfügbar sind. Wenn neue Funktionen entwickelt und getestet werden, aktualisieren wir unsere Website mit einer Liste der neuesten Softwareaktualisierungen. Es liegt in der Verantwortung des Bedieners, unsere Website regelmäßig zu besuchen, um nach Benachrichtigungen über Aktualisierungen des Kontrollmonitors und/oder des Bordcomputers zu suchen. Das Update kann auf einen USB-Stick heruntergeladen werden, oder der Bediener kann sich an den Hersteller wenden und anfordern, dass ihm das Update auf einem USB-Stick zugeschickt wird.
Herunterladen von Programmier-Updates Die folgenden Schritte sind beim Herunterladen von Programmaktualisierungen vom Website und installieren Sie sie auf einem Weed Zapper-Monitor und einem Bordcomputer.
Navigieren Sie zu http://theweedzapper.com
Bewegen Sie den Mauszeiger über die Registerkarte „Support“.
Wählen Sie „Programmierungsaktualisierungen“ aus, das im Dropdown-Menü angezeigt wird.
Laden Sie die Anhänge herunter und öffnen Sie den Download-Ordner, in dem sie nun angezeigt werden. ist es erforderlich, dass Sie diesen Ordner öffnen und die einzelnen Dateien kopieren und nicht nur die ungeöffneter Ordner. Kopieren Sie also die einzelnen Dateien und fügen Sie sie auf einem leeren USB-Speicherstick ein.
Sobald dies erledigt ist, sollten Sie bereit sein, den USB-Stick zum Weed zu bringen Zapper und installieren Sie die neue Programmierung auf der Maschine.
Ein USB-Flash-Laufwerk mit der aktuellsten Software-Version darauf kann erworben werden kann, indem Sie die OSM-Teileabteilung unter 660-851-8800, Durchwahl 4 anrufen
Beim Herunterladen von Programmaktualisierungen aus einer E-Mail sind folgende Schritte zu beachten von OSM an Sie gesendet und auf einem Weed Zapper-Monitor und einem Bordcomputer installiert.
Sie benötigen einen komplett leeren USB-Stick. LÖSCHEN Sie alle Ordner/Dateien auf dem USB-Laufwerk, bevor Sie versuchen, es für dieses Verfahren zu verwenden.
Stecken Sie den USB-Speicherstick in den Anschluss Ihres Computers.
Stellen Sie sicher, dass der USB-Stick vollständig sauber und leer ist.
Platzieren Sie den Mauszeiger über den E-Mail-Anhängen und drücken und halten Sie die LINKE Klicktaste.
Halten Sie die LINKE Maustaste gedrückt und ziehen Sie die Anhänge einzeln nacheinander auf das USB-Laufwerk.
Sobald der Mauszeiger mit dem Anhang über dem USB-Laufwerksfenster schwebt, lassen Sie los Sie können sie mit der Maus auf dem USB-Stick ablegen.
Klicken Sie bitte auf die folgenden YouTube-Links, um weitere Anweisungen zum Hochladen zu erhalten. zu Ihrem Zapper-Monitor oder siehe SEITE D4 des Benutzerhandbuchs von 2022 oder neuer. https://youtu.be/NP3fEw2ep4g -oder- https://youtu.be/9kBGt2LJUBs
Auswahl der Unkrautart
Auf dem Bildschirm werden drei verschiedene Grasarten zur Auswahl angezeigt (Kurz/Niedrig Unkraut; Laub; Gras). Wählen Sie die Art von Unkrautblättern, die der von Ihnen Umgang mit. Treffen Sie Ihre Auswahl anhand der folgenden Definitionen und Richtlinien für jeden Typ. A. Kurzes/niedriges Unkraut: Immer bei Gras oder Unkraut mit einer Höhe zwischen 12 und 18 Zoll verwenden. (kniehoch oder weniger). Verwenden Sie diese Einstellung immer bei nassen Bodenverhältnissen wie Es kann zu Lichtbögen kommen und zu Spannungsspitzen am Generator und damit zu Schäden an den Komponenten führen. Sie können diese Einstellung auch verwenden, wenn ein geringer Unkrautdruck besteht (d. h. spärlich von Unkraut bewachsenen Stellen), um Lichtbögen und Spannungsspitzen zu verringern. B. Breitblättriges Gras: Verwenden Sie diese Einstellung immer beim ersten Durchgang für Gras oder Unkraut, das kniehoch oder höher. Auch beim zweiten Durchgang für Wasserhanf, Klettenwurzel, Distel, Amarant usw. C. 2. Durchgang/Gras: Verwenden Sie diese Einstellung niemals beim ersten Durchgang für Laubarten. Die Einstellung ist für den zweiten oder dritten Durchgang bei schwer zu tötendem Unkraut und Gras geeignet, wie Fuchsschwanz, Knopfkraut, überreifes Unkraut usw. Diese Einstellung kann auch zu Lichtbogenbildung führen und/oder Generatorschwankungen, die, wenn sie anhalten, zu Schäden führen können.

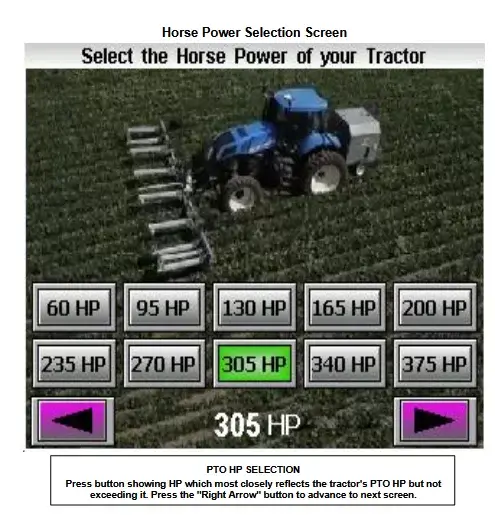

Auf dem Monitorbildschirm werden verschiedene Leistungseinstellungen angezeigt. Da es sich hierbei um ungefähre Angaben handelt, Wählen Sie in den Einstellungen die angezeigte PS-Zahl aus, die der Zapfwellenleistung Ihres Traktors am nächsten kommt.
Auf dem Bildschirm werden zwei Auslegertypen angezeigt. Das System wählt automatisch wählt die passende Balkenkonfiguration für Ihre Maschine aus und zeigt diese in Rot an (d. h. starrer oder flexibler Flügeltyp)
Balkendiagramme/Messgeräte-Info HINWEIS: Mehrere Diagramme/Messgeräte auf dem Monitor bieten dem Bediener kontinuierliche Informationen zur Maschinenleistung.
GEN-TEMPERATURMESSER: Zeigen die Innentemperatur des Generators an.
AVERAGE AMPS METER: Zeigt die durchschnittliche Strombelastung an Generator. Der Bediener sollte versuchen, das Balkendiagramm in GRÜN zu halten oder GELBER Bereich und auf keinen Fall ROT, da dies das System beschädigen kann.
KILL RATE: Ein farbiges Balkendiagramm, das den Pegel der ausgegebenen Spannung angibt Applikatorleiste. Dies ist hilfreich bei der Bestimmung der geschätzten Unkrautvernichtung Wirksamkeit des Systems. Der Betreiber sollte sich bemühen, die Messlatte Graph im GRÜNEN oder GELBEN Bereich und auf keinen Fall ROT, da dies das System beschädigen.
GEN. RPM – PTO: Zeigt die ungefähre Drehzahl von Generator und Traktor an Zapfwelle. Das System sollte ohne Last mit 1800 Generator-U/min betrieben werden.
MPH METER: Durch Drücken und Halten für 1 Sekunde wird diese Grafik auch zeigt eine Zahl an, die die ungefähre Fahrgeschwindigkeit der Maschine angibt. Die Geschwindigkeit Die angezeigte Geschwindigkeit kann von der angezeigten Traktorgeschwindigkeit abweichen, da sie ungefähr ist und nicht präzise.
20 Sekunden manuelle Drehzahlumgehung: Dies ermöglicht dem Bediener, Generator- und Zapfwellendrehzahl ohne Bewegung und mit Flügeln in der oberen Position. Die Anwendung wird dadurch nicht gestartet.

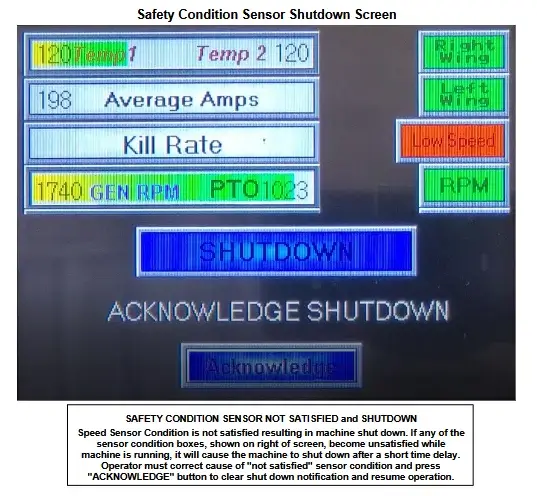

Rechter Flügel: Sicherheitsindikator. Dieser wechselt zwischen ROT (nicht zufrieden) und GRÜN (zufrieden).
Linker Flügel: Sicherheitsanzeige. Diese wechselt zwischen ROT (nicht zufrieden) und GRÜN (zufrieden).
Zurückpfeil: Damit kann der Bediener zum vorherigen Bildschirm zurückkehren.
FORTSETZUNG DER VORHERIGEN SEITE
Geschwindigkeit: Sicherheitsindikator. Dies zeigt an, dass das System über ausreichend Vorwärtsbewegung wechselt es zwischen ROT (nicht zufrieden) und GRÜN (Befriedigt).
RPM: Sicherheitsanzeige. Diese wechselt zwischen ROT (nicht erfüllt) und GRÜN (zufrieden).
Sitz S: Sicherheitsanzeige. Diese zeigt an, dass der Bediener auf dem Sitz sitzt und wechselt zwischen ROT (nicht zufrieden) und GRÜN (zufrieden).
Zapper läuft: Diese Schaltfläche erscheint nur, wenn die Systemanwendung ist aktiv. Wenn es ausgeht, wendet das System keine Energie mehr auf das Unkraut an.
Weiterpfeil: Damit kann der Bediener zum nächsten Bildschirm gehen.
1 Taste: Damit kann der Bediener die Short/Low Weed-Funktion wählen. Unkrautauswahl, ohne zum vorherigen Bildschirm zurückzukehren. Drücken und halten -Taste 1 Sekunde lang gedrückt.
2 Taste: Damit kann der Bediener die Auswahl für breitblättriges Unkraut auswählen ohne zum vorherigen Bildschirm zurückzukehren. Halten Sie die Taste 1 zweite.
3 Taste: Damit kann der Bediener die GRASS-Unkrautauswahl auswählen ohne zum vorherigen Bildschirm zurückzukehren. Halten Sie die Taste 1 zweite.
Programmversion: Hiermit kann der Bediener die aktuelle Programmierung einsehen Version, ohne zum Startbildschirm zurückzukehren. Diese Versionsnummer wird für die technische Unterstützung erforderlich.
Betriebsstunden: Dieser Stundenzähler zählt nur die Zeit, die das System Strom auf Unkraut usw. angewendet
