Neue Anweisungen zur Radarhalterung

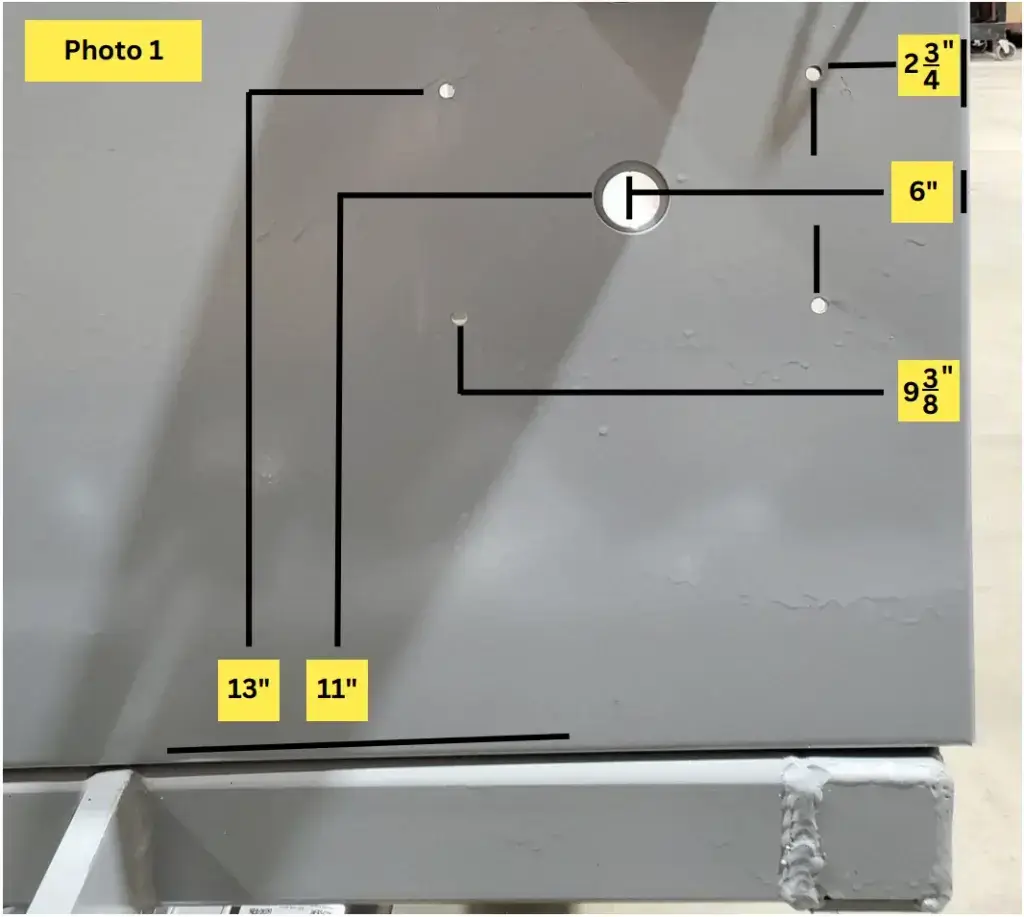

1. Messen Sie 11″ von der unteren Rückleitung und 6″ über die
   Mitte in der unteren rechten hinteren Ecke des Wagens. Platzieren Sie eine Markierung.
2. Bohren Sie mit einer Lochsäge ein Loch mit 1 1/4 Zoll Durchmesser in die Rückseite
   untere rechte Ecke des Einkaufswagens.
3. Als nächstes messen Sie 13″ nach oben und 2 3/4″ zur Mitte hin
   von der rechten Seite der unteren hinteren Ecke des Wagens. Platzieren Sie eine
   markieren.
4. Als nächstes messen Sie 13″ nach oben und 9 3/8″ zur Mitte hin
   von der rechten Seite der unteren hinteren Ecke des Wagens. Platzieren Sie eine
   markieren.

5. Platzieren Sie nun die neue Halterung an der Außenseite der Rückseite
   Panel des Wagens. Richten Sie die Löcher aus den Schritten 3 und 4 mit den
   Befestigungslöcher oben an der Halterung.
6. Markieren Sie die unteren beiden Befestigungslöcher.
7. Bohren Sie mit einem 1/4″ Bohrer Löcher an beiden dieser Markierungen (Schritte
   3,4 und 6).
8. Schneiden Sie die beiden Kabelbinder ab, mit denen der Radarkabelbaum befestigt ist.
   der Boden des Zapper-Wagens.
9. Verlegen Sie den Kabelbaum zum neuen Modulstandort. Siehe Foto 3
10. Führen Sie den Kabelbaum durch den 1,25-Zoll-Kabelstecker, wo
    es durchdringt die hintere Wagenwand. Stecken Sie den Kabelbaum in den neuen
    Modul.
11. Befestigen Sie das Modul mit den 4 1/4″ x 1″ langen Schrauben und Muttern
    an der hinteren Außenseite des Wagens.
12. Verwenden Sie die neuen magnetischen Gurthalterungen, um den Gurt zu sichern
    weg von Quetschstellen.
13. Wenn Ihnen ein neues Radarmodul zugeschickt wurde, senden Sie bitte das alte
    mit dem im Karton enthaltenen Lieferschein. Das Teil
    fällt unter die Garantie, sobald das Altteil zurückgegeben wurde.
