JD 3-4

PDF herunterladen

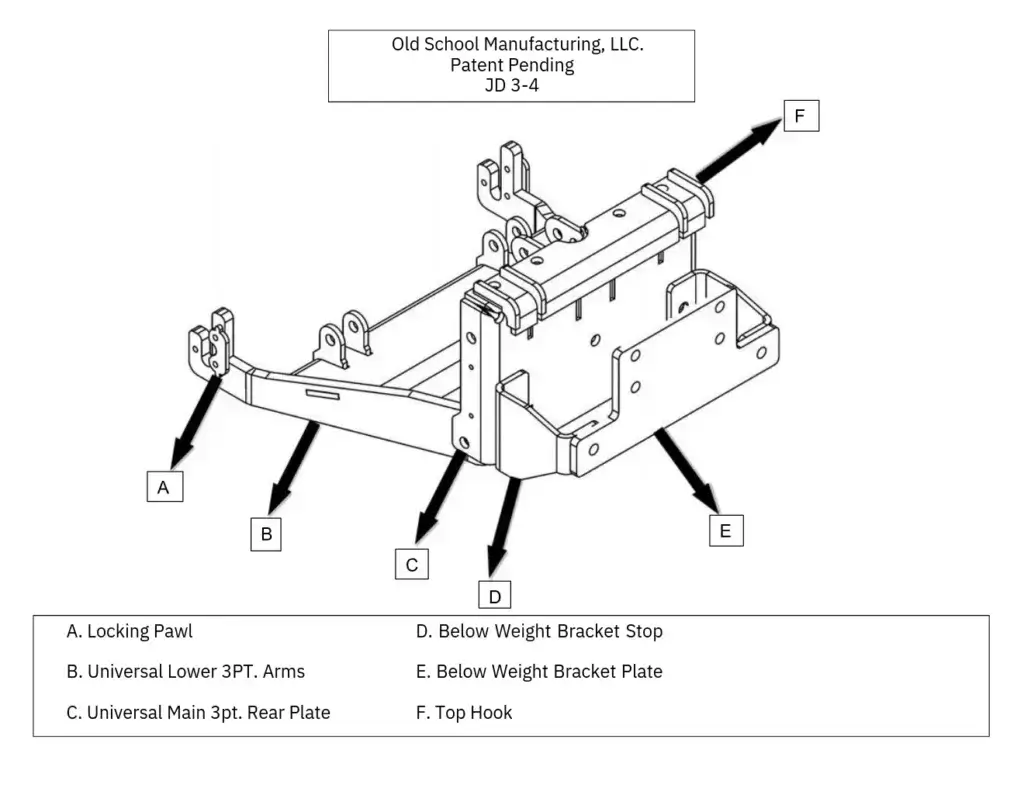

Schritte zur Installation von vorderen 3-Punkt-Kits (AUSSER für JD 2-4 und NH 1-8)

1. Entfernen Sie die Koffergewichte des Traktors
2. Entfernen Sie die Traktorgewichtshalterung.

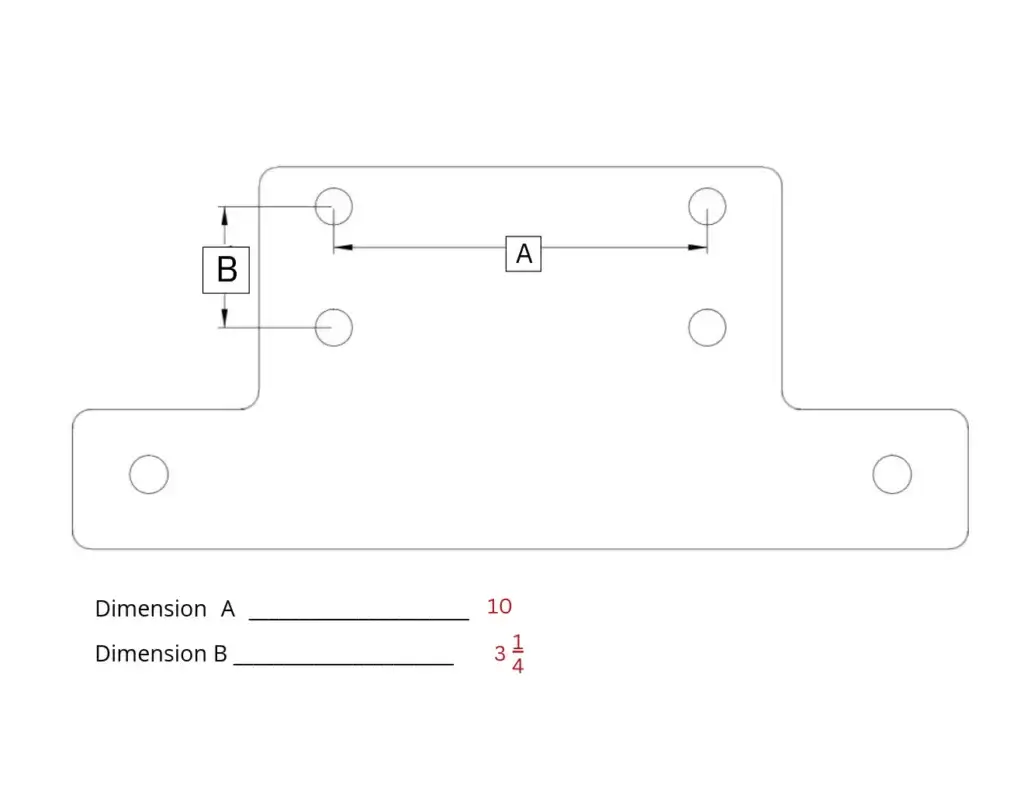

3. Platzieren Sie den Innenverbinder (E) unter der Gewichtshalterung an der Traktorgewichtshalterung und prüfen Sie
   Lochausrichtung.
4. Wenn alle Löcher ausgerichtet sind, platzieren Sie (E) unterhalb der Gewichtshalterung im Innenverbinder zwischen dem Traktorgewicht
   Halterung und Traktorrahmen (möglicherweise sind längere Schrauben erforderlich).
5. Platzieren Sie den oberen Haken (F) locker auf der universellen 3-Punkt-Hauptrückplatte (C) (lassen Sie etwa 1,27 cm Abstand).
6. Hängen Sie die beiden kombinierten Halterungen (C und F) an die Traktorgewichtshalterung, ähnlich wie beim Aufhängen eines Koffers
   Gewicht.
7. Platzieren Sie die Gewichtshalterungsstopper (D) unten an der Rückseite der 3-Punkt-Hauptrückplatte (C), um zu sehen, welche
   Löcher in einer Linie. Denken Sie daran, dass dies dazu dient, zu verhindern, dass der obere Haken (F) vom Traktor abrutscht
   Gewichtshalterung. Schieben Sie sie nach oben, in Richtung der Unterseite der Traktorgewichtshalterung.
8. Ziehen Sie alle Schrauben bei Bedarf mit Schraubensicherungsmittel fest.
9. Überprüfen Sie den Abstand zwischen Teil (D) und der Unterseite der Traktorgewichthalterung selbst. Es sollte kein
   mehr als 3/8". Wenn der Abstand mehr als 3/8" beträgt, lösen Sie die 4 Schrauben an der Vorderseite von Teil (D) und passen Sie den Abstand an.
10. Verbinden Sie Teil (B) mit Teil (C) mithilfe der mitgelieferten Schrauben.
11. Installieren Sie die 2 Schmiernippel am Bolzenende von Teil (B).
12. Installieren Sie die beiden 2 x 8 Zoll großen Hydraulikzylinder mit dem Rohrende in Richtung Teil (C) oder Traktor.
13. Montieren Sie Teil (A) auf der Unterseite von Teil (B). Die ½-Zoll-Schraube sollte von INNEN nach
    AUSSEN von Teil (B).

Beachten Sie, dass die einzigen mitgelieferten Schrauben die 6,5-Zoll-Schrauben sind, die zum Verbinden von Zylindern und Unterarmen mit der 3-Punkt-Platte verwendet werden, sowie die Schrauben, die das OSM 3PT-Kit miteinander verbinden

Im Lieferumfang des Kits sind keine traktorspezifischen Schrauben enthalten!
